En liten shuntgrupp kan vara precis det som behövs när ett befintligt vattenburet värmesystem ska mata golvvärme i ett mindre rum, en hall eller en tillbyggnad. Här går jag igenom vad LK Minishunt M60n gör, när den passar, hur isolering och ventilation påverkar resultatet, och vilka installation- och injusteringsdetaljer som avgör om lösningen blir stabil eller strulig.
Det viktigaste du behöver veta innan du väljer en minishunt
- Shuntgruppen är avsedd för mindre golvvärmesystem och anges schablonmässigt till upp till 60 m² vid cirka 50 W/m².
- Den är tänkt att kopplas till ett befintligt värmesystem med huvudpump, inte som ett fristående system.
- Den kan användas mot både 1-rörs- och 2-rörssystem, men omkopplingen måste vara rätt från början.
- Isolering, ventilation och golvuppbyggnad påverkar hur långt kapaciteten räcker i verkligheten.
- Rätt placering, avluftning och temperaturinjustering betyder mer än många tror.
- Med rätt tillbehör går det att bygga en betydligt snyggare och mer servicevänlig installation.

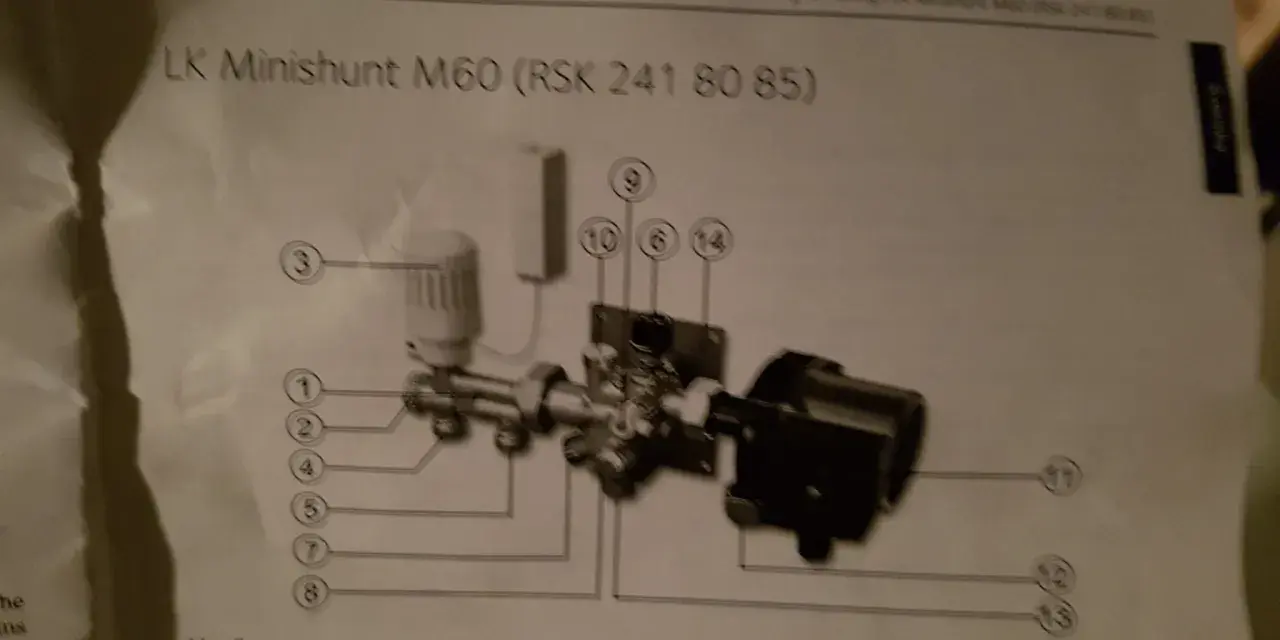

Så fungerar en shuntgrupp i ett befintligt värmesystem
En shuntgrupp gör egentligen tre saker samtidigt: den blandar ner temperaturen från husets primärsystem, driver vattnet genom golvvärmekretsen och ser till att framledningstemperaturen inte blir för hög. Primärsidan är alltså det befintliga värmesystemet, medan sekundärsidan är själva golvvärmen. Det är den här temperaturväxlingen som gör att du kan kombinera radiatorvärme och golvvärme utan att bygga om hela huset.
För LK Minishunt M60n är poängen just att den ska fungera i mindre anläggningar där golvvärmen är ett komplement snarare än hela värmesystemet. Enligt LK:s produktblad anges kapaciteten schablonmässigt till 50 W/m² och max 60 m² golvvärmeyta, men det är en riktlinje, inte ett löfte. Den verkliga kapaciteten beror på primär temperatur, tillgängligt tryck, golvets uppbyggnad och hur värmen fördelas i rummet.
| Egenskap | Uppgift för M60n |
|---|---|
| Användningsområde | Mindre vattenburna golvvärmesystem i befintligt värmesystem |
| Schablonkapacitet | Upp till 60 m² vid cirka 50 W/m² |
| Systemtyp | Kan omkopplas mellan 1-rörs- och 2-rörssystem |
| Montering | Höger- eller vänsterutförande |
| Mått | 256 x 248 x 103 mm |
| Anslutningar | Primär: Cu15, G20 EK. Sekundär: G15 invändig gänga |
| Vikt | 4 kg |
| Artikelnummer | 243 52 15 |
Det här är en ganska kompakt lösning, och det är därför den fungerar så bra i mindre projekt. Nästa fråga är inte bara vad den gör, utan när den faktiskt är rätt val för huset du jobbar med.
När M60n passar och när jag hade valt något annat
Jag brukar se den här typen av minishunt som ett bra val när golvvärmen ska lösa ett avgränsat behov: ett badrum som alltid känns kallt, en hall där man vill bryta drag, eller en mindre tillbyggnad där man vill ha vattenburen komfort utan att dra in ett helt nytt system. Den passar särskilt bra när det redan finns ett fungerande vattenburet värmesystem med huvudpump och rimlig framledningstemperatur.
| Situation | Bedömning | Varför |
|---|---|---|
| Kök, hall, badrum eller tvättstuga | Ofta mycket bra | Små ytor, tydligt behov och lättare att hålla sig inom kapaciteten |
| Mindre tillbyggnad | Ofta bra | Om primärsystemet redan finns kan shunten ge en smidig och relativt snabb lösning |
| Öppen yta nära 60 m² | Möjligt, men kräver noggrann dimensionering | Här blir värmeförlust, golvtyp och rörförläggning avgörande |
| Dåligt isolerat bjälklag eller kall platta | Mer tveksamt | Värmebehovet kan snabbt bli högre än vad en liten shunt trivs med |
| System utan huvudpump eller med oklar hydraulsida | Jag hade valt annat | Produkten är avsedd för inkoppling på ett befintligt system med pump |
Det viktiga här är att inte stirra sig blind på golvytan. Två lika stora rum kan kräva helt olika effekt beroende på fönster, ytterväggar, takhöjd och hur resten av huset är uppbyggt. Just där kommer isoleringen och ventilationen in som den tysta delen av dimensioneringen, och det är lätt att underskatta dem.
Isolering och ventilation styr hur långt kapaciteten räcker
Golvvärme bedöms ofta för grovt. Man tittar på kvadratmeter och tror att det räcker. I praktiken är det byggnadens värmeförluster som avgör hur hårt shunten måste arbeta. En välisolerad konstruktion under golvet gör att mindre värme försvinner nedåt, och då räcker lägre framledning längre. Samma sak gäller ventilationen: om huset tappar mycket värme genom luftomsättning eller drag måste golvvärmen kompensera, och då äter marginalerna snabbt upp sig.
Jag brukar tänka så här: ju bättre isolering och ju mer kontrollerad ventilation, desto lättare är det att hålla sig inom M60n:s arbetsområde. Det betyder inte att shunten kräver ett passivhus, men den trivs bättre när den får jobba mot ett rimligt värmebehov snarare än mot en kall konstruktion. LK:s egna dimensioneringstabeller bygger också på att olika golvuppbyggnader ger olika förutsättningar, till exempel lamellparkett i 14 eller 22 mm. Det är ingen detalj man kan hoppa över, eftersom toppskiktet påverkar hur snabbt värmen når rummet.
- Bra isolering under golvet minskar spillvärme nedåt och gör styrningen stabilare.
- Stora glaspartier och kalla ytterväggar ökar effektbehovet och minskar marginalen.
- Ventilation med höga förluster kan göra att ett annars litet rum plötsligt kräver oväntat mycket värme.
- Tjockare golvbeläggning kan bromsa värmeavgivningen och göra injusteringen långsammare.
När den här biten sitter blir nästa steg mer handfast: att montera gruppen rätt, lufta den ordentligt och undvika de vanliga installationsfelen.
Montering, placering och anslutningar som avgör resultatet
Placeringen är viktigare än många tror. LK:s anvisningar rekommenderar att minishunten placeras högre än golvvärmeinstallationen så att avluftningen blir enklare. Det är en enkel detalj som gör stor skillnad i drift, eftersom luft i systemet annars gärna fastnar där du minst vill ha den. Om du dessutom bygger in den i ett skåp med tät botten och dränering blir installationen både snyggare och mer servicevänlig.Röranslutningarna är också värda att planera noga. Primärsidan ansluts mot befintligt värmesystem, och sekundärsidan går mot golvvärmekretsen. För en liten installation kan det låta trivialt, men fel dimension, onödiga böjar eller trång placering kan ge både ljud och sämre flöde. Elanslutningen av cirkulationspumpen ska, som vanligt, skötas av behörig elektriker.
Det här är de fel jag oftast ser när en liten shunt blir onödigt jobbig att leva med:
- Den monteras för lågt, vilket gör avluftningen seg och osäker.
- Systemet spolas inte rent innan uppstart, så smuts fastnar i ventiler och pump.
- Omkopplingen mellan 1-rörs- och 2-rörssystem blir fel.
- Man tänker inte igenom hur installationen ska komma åt att servas senare.
- Skåp och genomföringar planeras i efterhand i stället för från början.
När monteringen är rätt blir injusteringen mycket enklare, och det är just där den verkliga komforten skapas. Då är det dags att titta på temperaturer, pumpinställning och rumsreglering.
Injustering, temperaturer och rumsreglering utan gissningar
Det är lätt att vilja skruva på allt samtidigt, men jag brukar alltid börja metodiskt. I dokumentationen anges att primärtemperaturen typiskt bör ligga runt 55 °C in till minishunten, medan golvvärmens framledning normalt hamnar någonstans mellan 35 och 45 °C när systemet stabiliserat sig. Temperaturbegränsaren ger sedan ett extra skydd så att golvvärmen inte rusar för högt.
| Inställning på temperaturbegränsaren | Ungefärlig max framledning |
|---|---|
| 0,0 | 65 °C |
| 0,5 | 57 °C |
| 1,0 | 50 °C |
| 1,5 | 43 °C |
| 2,0 | 35 °C |
Som grov utgångspunkt är 50 °C på begränsaren en vanlig startpunkt, men jag skulle aldrig lämna det där utan uppföljning. Golvet, rummets värmeförlust och hur snabbt betongen eller underlaget laddas spelar stor roll. I kalla konstruktioner kan det ta betydligt längre tid innan temperaturen stabiliserar sig än man först tror.
Pumpen är också en del av styrningen, inte bara en motor som snurrar. För golvvärme rekommenderas normalt konstanttryck, eftersom det brukar ge jämnare drift och mindre ljud än proportionellt tryck. Pumpen har dessutom automatisk avluftning vid uppstart, vilket är praktiskt eftersom luft i motorutrymmet annars kan ställa till det under de första minuterna.
Den kapillärförbundna rumsgivaren är enkel och robust, men den är inte en precisionsregulator i modern smart-home-anda. Skalan 1 till 5 motsvarar ungefär 8, 14, 20, 26 och 32 °C, så den ska ses som ett grovt verktyg. Vill du styra rum för rum med bättre precision går det att komplettera med trådad eller trådlös rumsreglering och ställdon, vilket gör lösningen betydligt mer flexibel.
Om golvet ändå inte blir varmt trots rätt grundinställning är det ofta inte shunten som är problemet, utan för låg tillgänglig tryckskillnad på primärsidan eller ett fel i omkopplingen mellan 1- och 2-rörsläget. När den biten är kontrollerad är det lättare att bygga installationen snyggt med rätt tillbehör.
Tillbehör som gör installationen smidigare och snyggare
Det fina med den här shuntgruppen är att den går att bygga ut på ett sätt som känns genomtänkt i stället för provisoriskt. Om du vill dölja installationen finns det shuntskåp, och om du behöver fler kretsar finns minifördelare. För den som vill ha bättre komfortstyrning går det också att lägga till elektronisk rumsreglering. Det är här produkten blir mer än bara en metallklump på väggen.
| Tillbehör | När det är smart |
|---|---|
| Shuntskåp M60n | När du vill samla installationen snyggt och få en tydlig servicepunkt |
| Shuntskåp M60n XL | När du har minifördelare eller LK Heater 350 och behöver mer plats |
| Minifördelare för 2, 3 eller 4 kretsar | När en enda slingkrets inte räcker för att täcka ytan rätt |
| Vinkelrör M60n | När matningen kommer ovanifrån eller underifrån och du vill få ett kompakt montage |
| Trådlös rumsreglering | När du vill ha bättre zonstyrning och ett mer modernt beteende i systemet |
Jag tycker särskilt att skåplösningen ofta underskattas. Ett bra skåp gör inte bara installationen snyggare, utan förbättrar också läsbarheten när något ska servas, luftas eller justeras senare. Och om du bygger för ett hem där komforten ska kännas genomtänkt, inte bara varm, är det här detaljerna som faktiskt märks i vardagen.
När en M60n löser problemet och när den bara flyttar det
Min raka bedömning är att LK Minishunt M60n är rätt lösning när du vill lägga till vattenburen golvvärme på en begränsad yta och redan har ett värmesystem som kan mata den på ett vettigt sätt. Då får du en kompakt, beprövad och ganska enkel väg till bättre komfort. Den är mindre rätt om du försöker pressa den till att bära ett för stort eller för värmekrävande projekt.
- Välj den när golvvärmen är ett komplement, inte hela husets huvudsystem.
- Välj den när värmebehovet är tydligt och ytan är begränsad.
- Välj den när du kan planera för ventilation, avluftning och service från början.
- Välj något större eller mer flexibelt när du har fler zoner, högre effektbehov eller osäker primärsida.
Det viktigaste jag tar med mig är egentligen enkelt: mät värmebehovet, inte bara golvytan. Om huset är välisolerat, ventilationen är rimlig och det befintliga systemet har rätt förutsättningar kan den här shuntgruppen ge väldigt bra resultat. Om du däremot måste ligga nära max hela tiden blir en större lösning ofta både tystare, stabilare och mer framtidssäker.
